概述

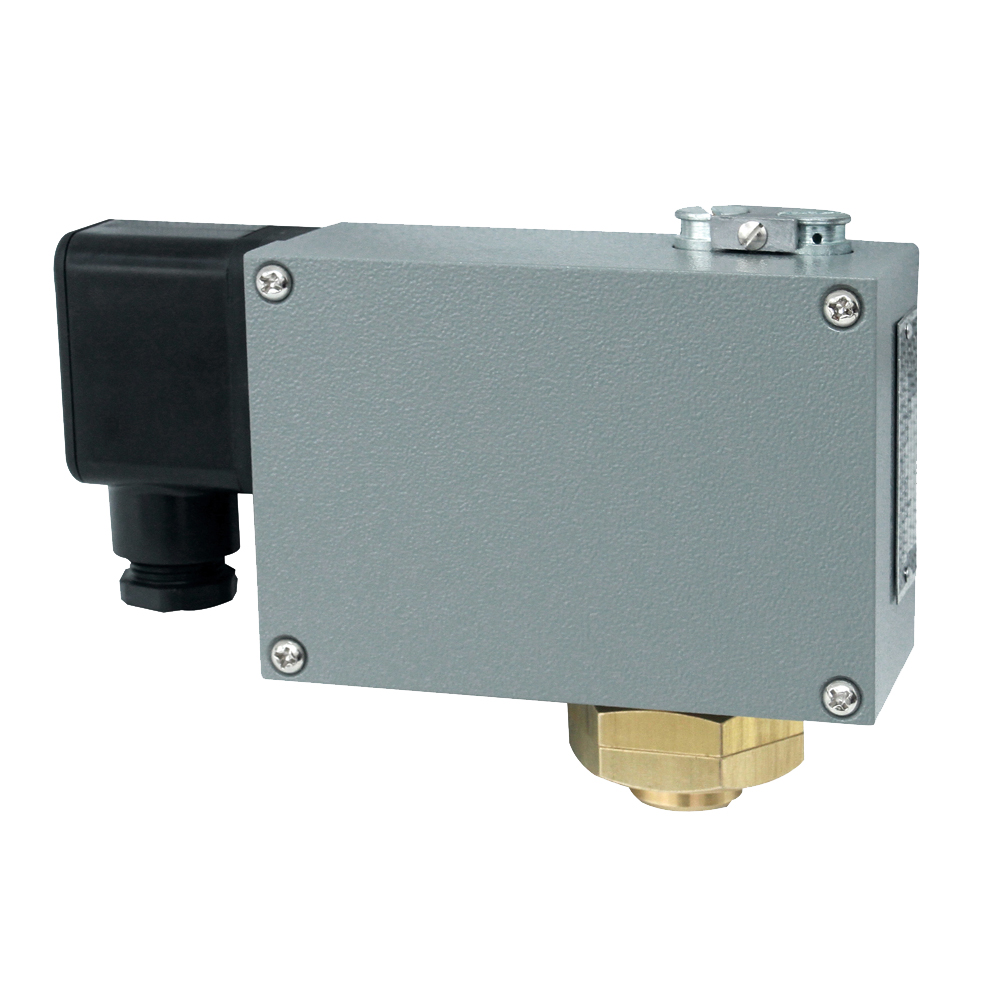

控制器采用膜片式傳感器,可用于中性氣體、液體介質。例如空氣、氣體、水、液壓油、潤滑油、輕燃油等。控制器的設定值可調,調節范圍0~2.5MPa。
主要技術性能
工作粘度 |
<1×10-3 m2/s |
開關元件 |
微動開關 |
外殼防護等級 |
IP54 |
環境溫度 |
-5℃~40℃ |
介質溫度 |
0℃~90℃ |
安裝位置 |
壓力接口垂直向下(允許傾斜15°) |
抗振性能 |
Max 20 m/s2 |
重復性誤差 |
≤1.5% |
同步性誤差 |
≤0.5%(指下切換值的同步誤差①) |
觸點容量 |
AC 220V 6A(阻性) 600VA |
規格
切換差不可調
設定值調節范圍 MPa(KPa) |
切換差不大于 MPa(KPa) |
*大允許壓力② MPa(KPa) |
開關切換次數 次/分 |
壓力傳感器材料 |
接 口 內螺紋 |
重量 kg |
外形尺寸圖號 |
訂貨目錄編號 |
|
外殼 |
膜片 |
||||||||
(0~2.5) |
(0.6) |
(50) |
10 |
鋁 |
丁腈 橡膠 |
G1/4″ |
1.4 |
01 |
TL0004.80-018265 |
(0~6) |
(0.9) |
TL0004.80-021265 |
|||||||
(0~16) |
(1.2) |
TL0004.80-023265 |
|||||||
(0~25) |
(1.35) |
TL0004.80-024265 |
|||||||
0.005~0.06 |
0.009 |
1.5 |
40 |
黃銅 |
1.55 |
02 |
TL0004.80-212066 |
||
0.005~0.1 |
0.015 |
TL0004.80-140066 |
|||||||
0.005~0.16 |
0.018 |
TL0004.80-139066 |
|||||||
0.005~0.25 |
0.225 |
TL0004.80-141066 |
|||||||
0.03~0.4 |
0.045 |
4 |
1.25 |
03 |
TL0004.80-155066 |
||||
0.03~0.6 |
0.075 |
TL0004.80-156066 |
|||||||
0.05~1 |
0.09 |
TL0004.80-166066 |
|||||||
0.1~1.6 |
0.18 |
5 |
1.25 |
03 |
TL0004.80-176066 |
||||
0.1~2.5 |
0.225 |
TL0004.80-178066 |
注:①要求上切換差同步,應在訂貨中注明。
②在實際工作中,即使短暫的壓力峰值也不能超過此值。
